出口型汽车衡地磅(分体式)
制作:河南特力测控技术有限公司
一、出口型汽车衡地磅概述
出口型电子汽车衡地磅采用当今世界先进的称重传感器和称重显示仪及各种外配设备而设计的全电子模块化汽车称重系统。
称重传感器采用先进技术,能对温度系数、非线性、滞后和蠕变等进行自动数字化补偿;仪表功能丰富,存储功能强;秤台采用U形冷弯型钢组焊而成,整体刚度、抗扭性能及台面的局部刚度都有很大的改进;秤台设计模块化、标准化、系列化,可以自由组合成多种规格。整台汽车衡系统环境适应性强,加强配置后可实现全智能化及无人值守,并且计量性能优越,准确度高,长期稳定性好,安装调试维护方便。广泛用于国外冶金、矿山、机械、化工、港口及公路货站等行业。
出口式电子汽车衡采用U型截面梁作为秤体的力学结构,结构合理,用料省,刚性强。焊接采用二氧化碳保焊连续焊缝,型腔全密封,耐腐蚀。施工工艺简单、快速。
充分考虑了海运集装箱运输对汽车衡秤体尺寸的限制,同时又必须兼顾秤体的刚度要求和终端客户现场的安装便捷要求。据此特力公司自主开发了两款出口结构汽车衡,结构合理,安装快捷,风靡海外市场。同时也可用于对超宽运输有限制的国内市场。
二、出口型汽车衡地磅结构分类
充分考虑了海运集装箱运输对汽车衡秤体尺寸的限制,同时又必须兼顾秤体的刚度要求和终端客户现场的安装便捷要求。据此特力公司自主开发了两款出口结构汽车衡,结构合理,安装快捷,风靡海外市场。同时也可用于对超宽运输有限制的国内市场。

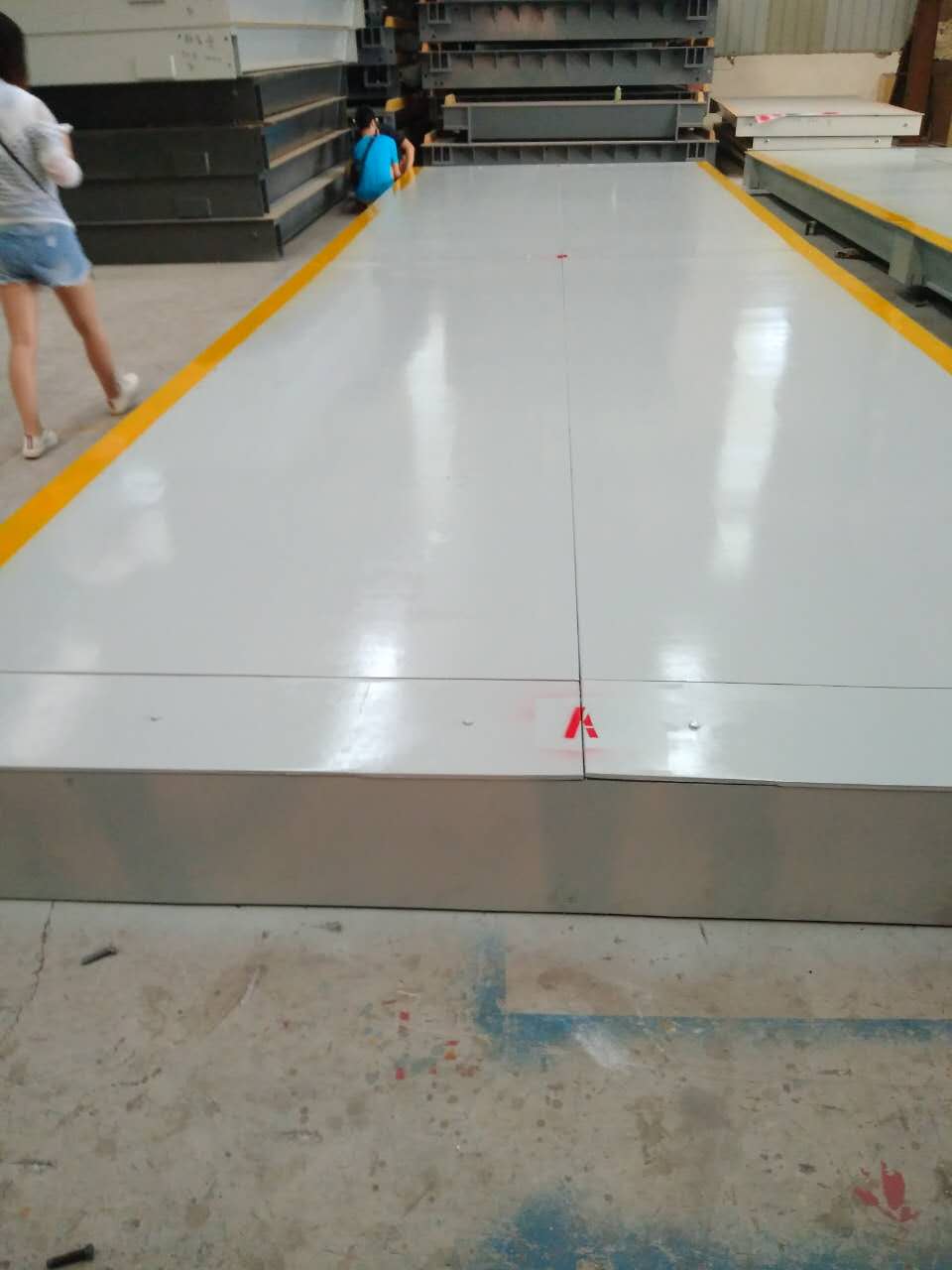

1、中间剖分型(HALF型),U形主梁,中间剖分,用螺拴联接,装拆简易;完全适合20英尺、40英尺,高柜或开顶集装箱运输;
2、模块型(MODULE型),H型钢主梁,H型钢兼作两侧护栏,结构更安全,更合理。更利于提高衡器的系统精度; 模具化生产,模块化安装,部件完全互换,是新一代出口式汽车衡结构; 完全适合集装箱出口运输,并且运输效率更高。
三、出口型汽车衡地磅组成部分
1、秤台(分体式)【必备件】
2、高精度数字式传感器【必备件】
3、称重显示(仪表)【必备件】
4、集线器(接线盒)【必备件】
5、附件(螺栓、盖板、垫板、连接线等)【必备件】
6、防爆套件(EXIBIICT4/CT5,EXIAIICT6)【选配件】
7、打印机 (松下P1121针式打印机)【选配件】
8、大屏幕显示器(3英寸,5英寸,8英寸)【选配件】
9、英文版称重管理软件【选配件】
10、防浪涌电源保护器【选配件】
11、UPS不间断电源【选配件】
三、出口型汽车衡地磅综合参数指标
1、综合技术指标如下图表1所示:(3*12米为例)
制造商Manufacturer | 河南特力测控技术有限公司 |
品 牌Brand | 特力 |
规格型号Specifications Model | 3M*12M(W*L) ZCS/SCS-80t |
分体数 Gross Number | 6块 |
称量The Largest Weighing | 80t |
检定分度Test Index | 20kg/10kg |
安全过载 Save Overloaded | 120%FS |
极限过载 Ultimate Overloaded | 150%FS |
台面厚度 Surface Thickness | 10mm(±0.5mm) |
秤体结构 Said Structure | U型结构,冷折弯 |
主梁规格 Main Specification | 300mmU梁6道 |
材质Material | 碳钢Q235材质 |
地基形式 Basic Form | 无基坑、浅基坑 |
精度等级 Accuracy Class | C3, OIML ,III级 |
电源 Power Supply | 220VAC(-15%~+10%),50HZ±2% |
自重 Weight | 约6000kg |
表1
2、电器部分性能及参数
1) 数字传感器,其主要性能优点:全部数字信号输出,具有高精度、稳定性和抗干扰能力,数字传输距离达280m.数字补偿技术性能更优于模拟式传感器,桥式结构,过载能力强,无需专门工具,安装维护方便,自诊断功能故障排除迅速偏载调整保证优秀的计量性能恶劣环境防护提高可靠性全不锈钢焊接密封IP68, 防水、防潮、防腐蚀,适用于恶劣工业环境更换传感器不需重新标定。其技术指标如下表2所示:
分辨率Digital Module Resolution | 1000000码 |
型号Model | OP-30 |
制造商Manufacturer | 美国OP 公司(欧普马) |
额定载荷Rate Load | 30t |
额定输出Rate Load Output | 30t |
通讯速度Digital Refurbishing Frequency | 50次/h |
波特率Communication BPS | 9600bps |
出厂误差Factory Demarcate Error | 1/3000 |
综合误差 Combined Error | ±0.02%FS |
蠕变Creep(30min) | ±0.02%FS |
温度影响Temperature effect | ±0.02%FS/10℃ |
工作温度范围Operating Temperature Range | -30℃-70℃ |
存储温度范围Storage Temperature Range | -60℃-80℃ |
零点平衡 Zero Balance | ±0.1%FS |
安全过载率Safe Overload | 150%FS |
极限过载率Limit Overload | 200%FS |
防护等级Protection grade | IP68 |
工作电压 Excitation Protection | 9-12VDC |
功耗Power Dissipation | 350W(12V) |
通讯方式Excitation Voltage | RS485,RS232 |
传输距离Transmitting Distance | 50-1200M |
组网数量Cells Network Operation | ≤16个 |
防浪涌保护Cells Lightning Protection | 有 |
表2
2) 数字称重仪表,其主要功能有可连接数字传感器,自动/手动角差修正,轨道衡修正模式,数字传感器通讯地址修改功能,单个传感器数据查看功能,用内码显示方便,替代感量砝码观察及分析允差,零位跟踪范围、置零(开机/手动)范围可分别设置,二档分度值自动切换;非线性修正功能和标定误差修正功能,定时关机功能,快速填充式过磅单打印功能设置,称重记录贮存/检查/删除/断电保护,配备RS-232C(RS422/RS485选配)通讯口,配备电流环大屏幕通讯口;配备标准并行打印接口。其主要参数如下表3所示:
型号Model | XK3190-DS3 |
制造商Manufacturer | 上海耀华 |
连接方式Connection mode | RS485方式 |
通讯距离Communication distance | 约1000米 |
接传感器个数Then the number of sensors | 1~16个 |
通讯协议Communication protocol | 上海耀华 |
传感器电源Sensor power supply | DC 10V,0.8A(Max) |
显示范围Display range | -325000~325000(d=10) |
表3
3) 数字接线盒,品牌,上海耀华,其主要功能连接所有数字传感器,经过AD转换通过信号线把数据传输给数字仪表,不锈钢材质密封处理,防护等级IP68,防潮防浪涌,经久耐用。
4)信号线,采用6芯双屏蔽信号线,材质为铜,具有传输速度快、防干扰、防潮、防腐,使用寿命可达100年。
5)联想商务用机【选配件】
联想商务用机
顶置开机按钮顶置开机设计,方便您的操作USB分离设计方便您同时连接多个USB外设抗菌键盘鼠标键盘、鼠标采用抗菌材料,避免细菌吸附,保护您的健康后I/0安全盖板顶置可选配后I/O安全盖板,既不影响端口正常使用,又能起到鼠标键盘机箱锁孔可选配机箱锁,保护主机内部PC板卡类部件资产安全联想一键恢复就像24小时贴身IT维护专家,助您即刻恢复生产力,减少IT维护支出第二代智能Intel酷睿处理器可选AMD 760G平台Intel 核芯显卡8GB内存,配合64位操作系统,为您提供完美运硬盘保护通过对硬盘数据与COMS参数的保护,使电脑迅速还原到正常状态,保证电脑免受病毒和恶意破坏导致的系统崩溃,减少维护成本低噪音设计运行噪音低至30分贝,远远低于国家标准(45分贝),给您带来更舒适的工作环境符合权威标准十环认证、中国节能认证、中国和欧盟Rohs(无铅)标准。
6)OKI-24针打印机
OKI打印机是一款多用途80列重负荷平推式票据打印机。OKI外形精巧,具有超强的金属机械结构和链式送纸装置,加上特有的票据厚度自适应功能,操作非常简单。整机采用1.6mm钢制机架制造,简单易用、耐用,功能强大,用途广泛,性能价格比特高,是商业、财税、零售、餐饮等行业打印各类票据的选择。
7) 英文版称重管理软件主要功能
a、用户设置功能:满足系统的个性设置,完成串口通讯、用户自定义的磅单和报表格式、修改当前用户的登录口令、屏幕刷新等设置。
b、数据库管理功能:操作日志查询(便于对操作过程进行跟踪)、数据库字段设置、基础数据库(货物名、规格、客户单位名称、车号代码、车辆皮重等信息)的导入、选择数据库、数据库备份或初始化、交易数据远传至远程SQLServer数据库等。
c、数据维护功能:进行基础数据库(货物名、规格、客户单位名称、车号代码、车辆皮重、订单等信息)的添加、删除、修改等维护。
d、查询打印功能:对报表、未完交易数据、已交易数据、已删除数据等进行浏览查询。
e、系统设置功能:完成系统运行的准备工作,进行软件使用单位名称、皮重报警范围、称重方式重量单位及系数、语言选择等的设置。
f、用户管理功能:分别设置操作员的模块功能使用权限。
